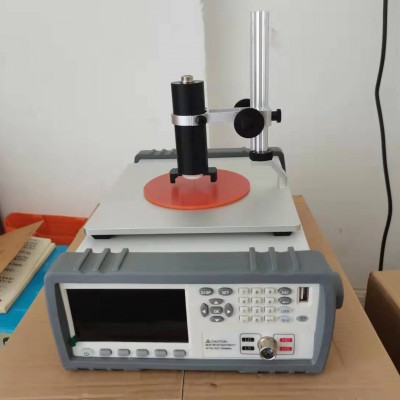

双极板电阻率测试仪
概述：用于双极板材料本体电阻率和双极板与炭纸之间的接触电阻的测量和分析.
通过PC软件操作界面运行，四探针低阻测量和接触电阻分析，自动生成报表，自动获得压力变化下电阻，电阻率和电导率的变化图谱，样品厚度测量，自动运算.统计分析.
参照标准：GB/T 20042.6-2011质子交换膜燃料电池 第6部分：双极板特性测试方法中四探针低阻测量和接触电阻测试方法及要求；
参数资料：
方块电阻范围：10-6～2×102Ω/□
电阻率范围：10-7～2×103Ω-cm
测试电流范围：0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA
电流精度：±0.1%读数
电阻精度：≤0.3%
软件界面：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、电阻率、压强等.
测试方式: 四探针测量（体电阻率）和四端法（接触电阻测量）
压力范围：0-1000kg（0-4MPa）.
样品形状为正方形（镀金电极为5cm×5cm)，面积为25cm2（其他规格定制）
工作电源: 输入: AC 220V±10% ,50Hz 功 耗：<30W
加压方式：自动
样品高度量程和精度：高度测量范围：0.001-10.001mm，测量分辨率0.001mm
温湿度范围：常温-50度；湿度：20%-98%
恒压时间：0-99.9S
标配标准件：a.标准校准电阻1个；b.标准高度校准件1个
工作电源：220±10% 50HZ/60HZ
标配外选购：
电脑和打印机依据客户要求配置；
双极板材料四探针低电阻测试仪是一种用于测量材料电阻率的设备。它在材料科学、电子工程、新能源等领域具有广泛的应用。本文将从双极板材料的特性、四探针测试原理、低电阻测量的重要性以及测试仪的应用等方面进行详细阐述。
双极板材料的特性
双极板材料是一种具有优异导电性能的新型材料，广泛应用于电池、燃料电池、超级电容器等能源存储和转换装置中。它具有高比表面积、良好的电子传输性能、高化学稳定性和长寿命等特点。这些特性使得双极板材料在能源领域具有巨大的应用潜力。
四探针测试原理四探针测试法是一种用于测量材料电阻率的非破坏性测试方法。它通过在被测材料表面放置四个等间距的探针，利用恒流源给外侧两个探针施加电流，同时测量内侧两个探针之间的电压降，从而计算出材料的电阻率。四探针测试法具有测量准确、操作简便、可重复性好等优点，因此在材料电阻率测量中得到了广泛应用。
低电阻测量的重要性
在能源存储和转换装置中，双极板材料的电阻率对装置的性能有着至关重要的影响。低电阻率意味着材料具有良好的导电性能，有利于提高装置的能量转换效率和功率密度。因此，对双极板材料进行低电阻测量对于优化材料性能、提高装置性能具有重要意义。
双极板材料四探针低电阻测试仪的应用
双极板材料四探针低电阻测试仪是专门用于测量双极板材料电阻率的设备。它采用四探针测试法，具有高精度、高稳定性、快速测量等特点。该测试仪在能源材料研究、能源器件制备和质量控制等方面发挥着重要作用。
在能源材料研究方面，双极板材料四探针低电阻测试仪可用于研究材料的导电性能与组成、结构之间的关系，为新材料的设计和开发提供有力支持。通过测量不同条件下材料的电阻率，可以深入了解材料的电子传输性能、载流子浓度和迁移率等关键参数，为材料性能优化提供指导。
在能源器件制备方面，双极板材料四探针低电阻测试仪可用于对双极板材料的筛选和质量控制。通过对材料的电阻率进行测量，可以确保选用的材料满足器件性能要求，从而提高器件的整体性能。此外，该测试仪还可用于监控器件制备过程中的材料性能变化，及时发现潜在问题，确保器件质量稳定。
在质量控制方面，双极板材料四探针低电阻测试仪可用于对生产线上的材料进行快速、准确的电阻率测量。通过设定合理的电阻率范围，可以对不符合要求的材料进行剔除，从而确保产品质量的稳定性和一致性。此外，该测试仪还可用于对生产工艺进行监控和优化，提高生产效率和降低成本。
总之，双极板材料四探针低电阻测试仪在能源材料研究、能源器件制备和质量控制等方面具有广泛的应用价值。它通过对双极板材料的电阻率进行测量，为能源领域的科技创新和产业发展提供了有力支持。随着科技的不断进步和应用需求的不断提高，双极板材料四探针低电阻测试仪将在未来发挥更加重要的作用。
双极板电阻率测试仪测试原理与方法
垂直电阻率测试
样品置于镀金电极间，施加递增压强（如0.05MPa间隔），记录电阻值直至变化率≤5%。
采用四端法消除接触电阻误差，压力传感器精度需＜0.5%。
水平方向方阻测试
四探针法测量，电流范围0.1μA~100mA，通过电压/电流比计算体电阻率。
准备阶段：
清洁电极与样品，确保无污垢；大尺寸样品需支撑防倾斜。
参数设置：
输入最大压强、电极面积、测试间隔时间（如每0.5MPa记录一次）。
执行测试
仪器自动加压并记录数据，软件实时显示电阻-压强曲线。
注意事项
校准要求：每月至少1次零点校准，使用标准电阻验证误差≤0.5%。
环境控制：温度20-25℃，湿度40-60%，避免电磁干扰。
数据导出：测试结果可保存为表格或图谱，支持二次分析。
判断双极板电阻率测试仪性能的核心指标及评估方法：
一、关键性能指标
测量精度
电阻测量误差应≤±0.5%（如采用美国CHCONTECH传感器），分辨率需达1μΩ（垂直方向）或0.001mΩ（水平方向）。
压力控制稳定性需≤±0.5%示值（30秒内波动范围）。
测试范围适配性
垂直电阻率：覆盖1μΩ-20kΩ，压力范围0.05-5.0MPa。
水平方阻：支持10-5~105Ω/□（四探针法）。
标准符合性
需满足GB/T 20042.6（双极板）和GB/T 20042.7（炭纸）的测试要求。
二、硬件与功能验证
电极与压力系统
电极材质应为镀金铜板，平行度<0.025mm，确保接触均匀。
压力机构需采用伺服电缸或精密丝杠，步进精度0.01MPa。
自动化能力
全自动机型应支持程序化加压（如0.1MPa间隔采集数据）和实时曲线显示。
数据导出功能需包含批量处理及统计分析（最大值/最小值/平均值）。
三、校准与重复性测试
校准验证
使用标准电阻（如10mΩ、100mΩ）验证仪器误差，偏差需≤0.5%。
定期检查力值传感器零点漂移（每月至少1次）。
重复性测试
对同一样品连续测试5次，电阻值变异系数（CV）应<1%。
四、环境与操作要求
环境适应性
工作温度20-25℃，湿度40-60%，避免电磁干扰。
样品兼容性
需验证仪器是否支持不同尺寸双极板（如4cm²标准样品或定制尺寸）。
五、厂商服务与认证
优先选择提供国家版权软件认证（如测控系统著作权）及完整校准报告的厂商。
（性能评估需结合具体应用场景，如科研侧重精度，产线侧重效率）
粉末及压实密度测试仪 粉体压实密度测试仪
粉末及压实密度测试仪的技术要点和应用解析，结合最新行业标准和设备参数：
一、核心功能与测量原理
压实密度测试
通过伺服电机驱动精密丝杠对粉末加压，测量压缩前后体积变化，计算密度值（公式：压实密
度=质量/压实后体积）。高精度机型可达0.001g/cm³分辨率，压力范围覆盖0.05-5MPa。
应用场景：锂电池极片、制药粉末、催化剂等材料的工艺优化。
电阻率测试
四探针法测量水平方阻（范围10^-5~10^5Ω/□），或两电极法测量垂直电阻（0-1000V电压）
，支持绝缘材料至导电材料的全范围测试。
粉末压实密度标准测试流程的详细步骤及技术要点，综合行业标准与设备操作规范：
一、测试前准备
仪器校准
检查压力传感器零点漂移，使用标准砝码验证力值误差≤±0.5%。
密度计需用标准块（如100g砝码）校准，确保称重精度达0.001g。
样品处理
粉末需干燥（含水率<1%）、过筛（通常目），避免结块影响均匀性。
称取适量样品（锂电池材料通常-g），精确至.1g。
压实密度仪(粉末压实密度仪)操作流程
深圳三思落锤冲击试验机摆锤冲击试验机
粉末压实密度测试仪的操作复杂吗
二、测试流程
装样与预压
将粉末均匀装入模具（圆柱形或方形），避免分层；手动预压消除初始空隙。
模具材质建议选用硬质合金，内壁抛光至Ra≤0.2μm以减少摩擦。
参数设置
根据材料类型设定压力（石墨负极通常10-50MPa）、保压时间（30-60秒）及加压速度（0.1-1MPa/s）。
压实过程
启动自动压实程序，实时监测压力-位移曲线，直至达到目标压力并稳定。
保压阶段需确保压力波动1<±%。
密度计算
测量压实后样件尺寸（游标卡尺精度.mm），按公式计算：
压实密度=质量/(π×半径²×高度)（圆柱体）。
三、数据记录与验证
重复性测试
同一样品重复3次，压实密度偏差应。
环境控制
温度23±2℃、湿度50±%，避免振动干扰。
四、标准依据
锂电池材料：参考GB/T 33-9，压实体积通过顶柱高度差计算。
通用粉末：按ASTM B或ISO ，采用定压法或定容法。
注意事项
模具清洁需用无水乙醇，残留粉末会导致结果偏高。
高压缩性材料（如石墨）需分段加压，防止裂纹。
