PYY圆锥破碎机

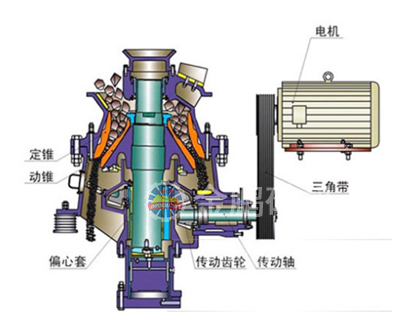

产品结构

产品工作原理

PYY圆锥破碎机工作时：电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

产品优势

1、液压调节排料口，结合人性化设计，调整排料口大小时采用液压方式调节，只需按钮控制，即省工又省事，并且可实现无极调整，调节可控性高。

2、单缸液压调节主轴、锥体整体升降达到调节排料口大小的目的，并解决了侧缸和上机架倾斜损坏主机的问题。 液压自动调节工作压力系统，破碎腔内有时会不可避免地进入超破碎压力物料，压力调节系统自动启动，进行卸压保护，排料口自动放大，让不可破碎物通过排料口排出机器，达到保护设备目的。

3、易损坏件更换快捷，为了节省易损件的更换时间，经过精心设计和加工，轧臼壁与锥体之间结合面贴合稳固、牢靠，不再灌充填补剂，省去了每次换件的剔除和填充，并且轧臼壁的安装牢靠，也省去了填充料的资金浪费。

4、液压工作压力低，整个设备的液压系统工作压力都较低(不属高压液力系统)，对液压件及主机压力较小，液压系统更持久稳定，省去对液压系统的担心。

5、安装运输方便快捷，由于该机型设计先进、高效、其体积和重量都相对较小，对吊装、运输、换件、检修的要求较低。

产品参数
