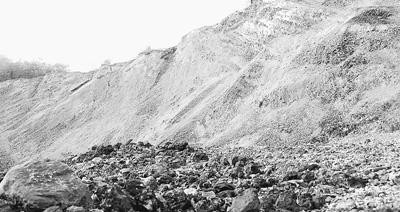

四川叙永县两河镇保丰村3社堆积如山的硫铁矿矿渣
桂林鸿程提供硫铁矿渣的回收利用方法，并可进行硫铁矿渣利用整套设备的方案配置，包括硫铁矿渣矿渣立磨磨粉线配置、硫铁矿矿渣制造耐火材料和硫铁矿矿渣项目工程建设的业务。
一、硫铁矿矿渣的产生
黄铁矿是地壳中分布最广的一种硫化物矿物，主要成分是二硫化亚（FeS2），纯黄铁矿中含有46.67%的铁和53.33%的硫，工业上称其为硫铁矿。经常呈立方体、五角十二面体等晶形或块状集合体，见于多种成因的矿石和岩石中；而煤层中的黄铁矿往往成结核状产出。因其浅黄铜的颜色和明亮的金属光泽，常被误认为是黄金，故又称为“愚人金”。黄铁矿是提取硫、制造硫酸的主要矿物原料；其特殊的形态色泽，有观赏价值硫铁尾矿是硫铁矿选矿后排出的废渣。长期以来硫铁尾矿作为废渣被排弃于地面或山沟，严重污染环境。
二、硫铁矿渣的回收利用方法
一种对于硫铁矿矿渣的回收利用方法，包括以下步骤：
（1）取硫铁矿矿渣在100-110℃温度下烘干至恒重，然后用矿渣立磨磨粉线研磨至过80-100目筛得到硫铁矿矿渣细粉，按照质量百分比计准备以下原料：硫铁矿矿渣细粉占35-45%、石英砂占20-25%、碳化硅占5-10%、剩余为铝矾土；
（2）将硫铁矿矿渣细粉在1150-1250℃下煅烧2-3小时，制备出矿渣熟料，铝矾土在1300-1400℃下煅烧2.0-2.5小时，制备出铝矾土熟料，将石英砂和碳化硅混合，加入浓度为70-80%的盐酸浸泡2-3小时，捞出冲洗后在600-650℃下煅烧3-4小时，然后与矿渣熟料、铝矾土熟料混合，加入质量百分比为10-12%的水，搅拌均匀陈腐10-15小时；
（3）将步骤（2）中陈腐后的物料加入模具中，用液压机压力成型，第一次加压到55-60MPa后降压至15-20MPa，第二次再加压到60-65MPa，在降压至25-30MPa，第三次加压到60-70MPa 后，进行保压，保压时间为8-10分钟，得到压制混合料；
（4）将步骤（3）中压制混合料在120-130℃下干燥至含水率为0.8-1.0%，然后置于高温炉中缓慢升温至1300-1450℃，在氧化气氛下保温2-3小时后烧制40-50分钟，缓慢冷却至常温，得到硫铁矿矿渣的回收利用耐火材料。
作为对上述方案的进一步改进，所述石英砂和碳化硅粒径大小在20-50微米之间。
作为对上述方案的进一步改进，步骤（4）所述缓慢升温速度为20-25℃/分钟。
作为对上述方案的进一步改进，步骤（4）所述缓慢冷却速度为18-20℃/分钟。
这个硫铁矿渣的回收利用方法相比现有技术具有以下优点：
为了解决现有的对硫铁矿选矿后排出的废渣利用性不高的问题，这个硫铁矿渣的回收利用方法提供了一种对于硫铁矿矿渣的回收利用方法，利用回收的硫铁矿矿渣，与石英砂和矾土熟料配合，按照设定好的原料比进行混炼，通过对流、扩散和剪切等作用达到配料均化和颗粒料与结合料等的相互结合，在矿物成分晶体之间，由于表面张力的作用，能使其相互靠近，并填充烧结后材料的孔隙，提高制品致密度，制备得到的材料具有优异的耐火性能，且具有良好的尺寸稳定性，可用于消防和建筑材料领域。
三、硫铁矿渣矿渣立磨磨粉线
【硫铁矿渣型号】：HLM矿渣(钢渣)微粉立式磨
【硫铁矿渣产量】：15-220t/h
【硫铁矿渣磨辊个数】：2~6个
【硫铁矿渣产粉细度】：折合80~325目 矿渣粉比表面积≥420m2/kg
桂林鸿程提供硫铁矿渣的回收利用方法配置的硫铁矿渣矿渣立磨磨粉线配套设备完善，成本低，性价比高又稳定。了解鸿程硫铁矿渣矿渣立磨磨粉线配套设备价格可以咨询：18878317066
